Le stockage de l’énergie solaire est devenu un enjeu majeur pour les particuliers et les entreprises. Avec des économies potentielles pouvant atteindre 30%, l’autoconsommation est une solution durable et rentable. Les panneaux solaires jouent un rôle clé dans cette transition énergétique, mais leur efficacité dépend en grande partie du bon branchement de la batterie.
Chez EDF Solutions Solaires, nous accompagnons nos clients avec une expertise reconnue et des garanties solides. Ce guide a pour objectif de vous aider à atteindre l’autonomie énergétique tout en optimisant votre consommation. Réduire votre facture électrique et renforcer votre résilience face aux coupures sont des avantages incontournables.
Avant de vous lancer, il est essentiel de prendre en compte les précautions techniques nécessaires. Une installation bien réalisée garantit non seulement la performance de votre système, mais aussi sa sécurité et sa durabilité.
Points clés à retenir
- Le stockage d’énergie solaire permet des économies jusqu’à 30%.
- EDF Solutions Solaires offre une expertise et des garanties fiables.
- L’autoconsommation optimise l’autonomie énergétique.
- Les avantages incluent une réduction des coûts et une meilleure résilience.
- Les précautions techniques sont essentielles pour une installation réussie.
Introduction au branchement batterie panneau solaire
La transition énergétique en France repose de plus en plus sur des solutions innovantes comme l’autoconsommation. Avec une demande croissante en énergie solaire, le stockage devient un élément clé pour maximiser l’efficacité des installations.
En France, le contexte énergétique actuel pousse les particuliers et les entreprises à adopter des systèmes photovoltaïques. Ces systèmes permettent de produire et de stocker l’énergie, réduisant ainsi la dépendance aux réseaux traditionnels.
Le principe est simple : les panneaux captent l’énergie solaire, qui est ensuite stockée pour une utilisation ultérieure. Sans stockage, le taux d’autoconsommation moyen en France est d’environ 30%. Avec une batterie, ce taux peut augmenter significativement.
Pour encourager cette transition, le gouvernement propose des aides comme la prime à l’autoconsommation. Ces incitations financières rendent l’investissement plus accessible et rentable.
Comparer une solution avec et sans stockage révèle des différences notables. Avec une batterie, les coûts initiaux sont plus élevés, mais le rendement et l’autonomie augmentent. Sans stockage, l’installation est moins complexe, mais l’efficacité est limitée.
En résumé, le besoin de solutions durables et performantes est au cœur de cette transition. L’autoconsommation, soutenue par des systèmes de stockage, représente une réponse adaptée aux enjeux énergétiques actuels.

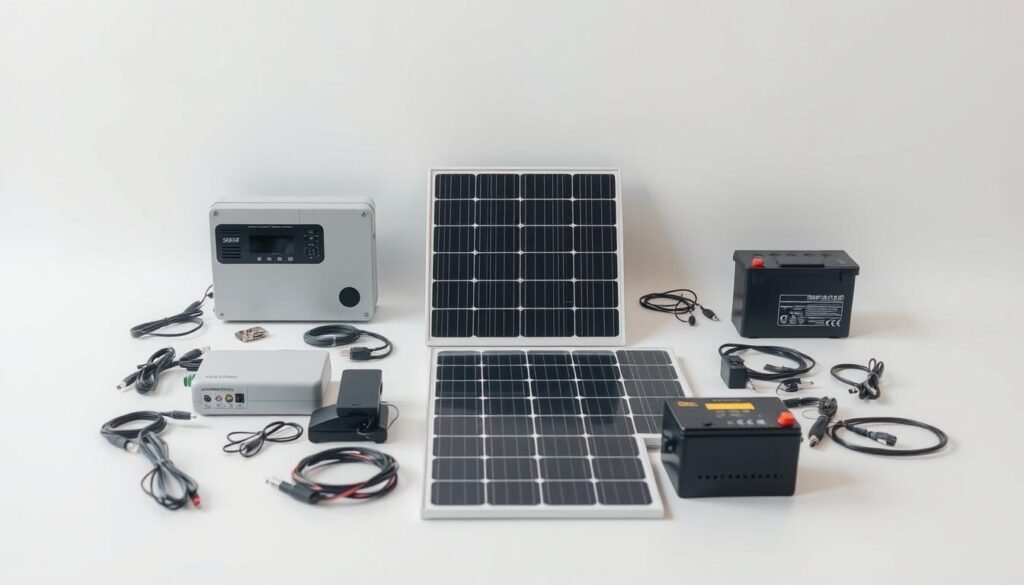

Matériel nécessaire pour le branchement
Pour garantir une installation réussie, il est crucial de disposer du bon matériel. Un kit solaire complet inclut plusieurs éléments clés, chacun jouant un rôle spécifique dans la performance globale du système.
Les composants essentiels
Un kit solaire performant se compose de plusieurs éléments indispensables. Les panneaux solaires captent l’énergie, tandis que le régulateur assure une charge optimale de la batterie. L’onduleur transforme le courant continu en courant alternatif, prêt à être utilisé.
Les câbles de qualité sont essentiels pour éviter les déperditions d’énergie. Pour une sécurité maximale, des disjoncteurs différentiels et un parafoudre sont également recommandés. Enfin, des connecteurs MC4 étanches garantissent une durabilité accrue.
Les outils à prévoir
En plus des composants, certains outils sont nécessaires pour une installation réussie. Un tournevis plat, une clé 6/8, une pince à dénuder et une pince à sertir sont les incontournables. Ces outils permettent de réaliser des connexions sûres et efficaces.
Pour les professionnels, un outillage plus spécifique peut être utilisé. Cependant, pour les particuliers, un équipement de base suffit généralement. Assurez-vous simplement que chaque outil est adapté aux spécifications techniques de votre kit solaire.
Préparation avant le branchement
Une bonne préparation est essentielle pour garantir l’efficacité et la durée vie de votre système. Avant de commencer, prenez le temps de bien organiser chaque étape pour éviter les erreurs et maximiser les performances.
Choix de l’emplacement
Le choix de l’emplacement est crucial pour assurer une installation optimale. Privilégiez une zone bien ventilée, comme un garage ou une cave, où la température ne dépasse pas 30°C. Cela permet de préserver la sécurité et la performance des composants.
Vérification des composants
Avant de procéder, effectuez une vérification minutieuse de tous les éléments. Assurez-vous de la compatibilité entre la tension des modules et celle du système. Vérifiez également l’étanchéité des connecteurs pour éviter tout risque de court-circuit.
- Calculez l’encombrement total pour optimiser l’espace.
- Utilisez une check-list pour vérifier les certifications CE et l’absence de défauts.
- Optez pour des solutions d’ancrage anti-vibration pour une installation stable.
- Testez la continuité électrique avant la mise sous tension.
- Étiquetez clairement les circuits pour une identification facile.
Étapes pour brancher la batterie au panneau solaire
Réaliser un branchement efficace nécessite une approche méthodique et précise. En suivant les étapes appropriées, vous garantissez une performance optimale et une durée de vie prolongée de votre système. Voici un guide détaillé pour vous accompagner.
Installation de la batterie
La première étape consiste à installer la batterie dans un emplacement adapté. Privilégiez un endroit bien ventilé et à l’abri des variations de température. Assurez-vous que la distance entre la batterie et le régulateur ne dépasse pas 2 mètres pour minimiser les pertes de courant.
Utilisez des câbles d’une section minimale de 4 mm² pour une intensité de 10 A. Fixez solidement la batterie pour éviter tout mouvement pendant l’utilisation. Cette installation est cruciale pour la sécurité et l’efficacité du système.
Connexion au régulateur de charge
La connexion entre la batterie et le régulateur doit être réalisée avec soin. Vérifiez la polarité des bornes avant de procéder. Utilisez un multimètre pour tester la continuité électrique et éviter les erreurs de câblage.
Optez pour un régulateur MPPT pour maximiser l’efficacité de charge. Fixez-le de manière stable et assurez-vous que les câbles sont correctement sertis. Cette étape est essentielle pour protéger la batterie et optimiser le courant.
Branchement des panneaux solaires
Enfin, connectez les panneaux au régulateur en respectant la séquence batterie → régulateur → panneaux. Utilisez des connecteurs MC4 étanches pour garantir une durabilité accrue. Calculez la chute de tension en fonction de la longueur des câbles pour éviter les pertes d’énergie.
Pour en savoir plus sur les détails techniques, consultez notre guide complet sur l’installation panneau solaire avec batterie. Ces étapes vous permettront de profiter pleinement des avantages de l’autoconsommation.
Branchement en série ou en parallèle
Choisir entre une connexion en série ou en parallèle influence directement la performance du système. Ces deux modes de configuration offrent des avantages distincts selon les besoins spécifiques de votre installation. Comprendre leurs différences est essentiel pour optimiser l’efficacité et la durabilité de votre système.
Branchement en série
La connexion en série augmente la tension totale du système. Par exemple, si vous connectez deux batteries de 12V en série, la tension totale sera de 24V. Cette configuration est idéale pour les systèmes nécessitant une tension plus élevée.
Pour les panneaux, une connexion en série permet de maximiser la tension tout en maintenant la même capacité. Cependant, il est crucial de vérifier la compatibilité des composants pour éviter les déséquilibres de charge.
Branchement en parallèle
En parallèle, la capacité totale est la somme des capacités individuelles, tandis que la tension reste inchangée. Par exemple, deux batteries de 12V/100Ah connectées en parallèle offrent une capacité totale de 200Ah.
Cette configuration est utile pour augmenter l’autonomie du système sans modifier la tension. Elle est souvent privilégiée pour les installations nécessitant une capacité élevée.
| Configuration | Tension | Capacité | Utilisation |
|---|---|---|---|
| Série | Augmente | Inchangée | Systèmes haute tension |
| Parallèle | Inchangée | Augmente | Systèmes haute capacité |
Pour les installations complexes, une solution hybride combinant série et parallèle peut être envisagée. Par exemple, 6 batteries de 12V/100Ah peuvent être configurées en 3 groupes de 24V/300Ah. Cette approche offre un équilibre entre tension et capacité.
Enfin, le choix du régulateur (MPPT ou PWM) dépend de la configuration choisie. Un régulateur MPPT est recommandé pour les systèmes en série, tandis qu’un PWM convient mieux aux configurations en parallèle.
Conseils de sécurité
La sécurité est un élément fondamental pour garantir le bon fonctionnement de votre système énergétique. Une installation bien réalisée minimise les risques et assure une performance optimale. Voici quelques conseils pour vous accompagner dans cette démarche.
Précautions à prendre
Avant toute manipulation, assurez-vous de suivre les consignes EDF, notamment en connectant la batterie avant les panneaux. Cette étape évite les courts-circuits et protège les composants. Utilisez des fusibles adaptés, avec un calibre de 1,56 × Isc panneau, pour prévenir les surcharges.
Portez toujours des équipements de protection individuelle, comme des gants isolants et des lunettes. Ces mesures réduisent les risques d’accidents lors des manipulations électriques. En cas de doute, consultez notre guide sur les erreurs courantes lors de l’installation.
- Équipements de protection obligatoires : gants isolants, lunettes.
- Procédure de mise hors tension sécurisée.
- Maintenance préventive du régulateur : nettoyage des borniers.
- Détection des signes d’usure sur les batteries lithium.
- Protocole d’urgence en cas de surchauffe.
Utilisation du régulateur de charge
Le régulateur joue un rôle clé dans la gestion du courant et la protection de votre système. Assurez-vous de le nettoyer régulièrement pour éviter les dysfonctionnements. Vérifiez également les connexions pour garantir une performance optimale.
En cas de surchauffe, coupez immédiatement l’alimentation et consultez un professionnel. Une utilisation correcte du régulateur prolonge la durée de vie de votre installation et assure une sécurité maximale.
Conclusion
L’autoconsommation représente une solution durable pour réduire les coûts énergétiques tout en maximisant l’efficacité. Avec des économies pouvant atteindre 30%, cette approche offre un équilibre entre performance et rentabilité. Les avancées technologiques, comme les batteries LiFePO4, prolongent la durée vie des systèmes tout en améliorant leur rendement.
Pour garantir une installation optimale, faire appel à un professionnel certifié RGE est essentiel. Ces experts assurent une mise en œuvre sécurisée et conforme aux normes. Chez EDF Solutions Solaires, nous proposons des simulations personnalisées pour adapter votre kit solaire à vos besoins spécifiques.
Enfin, nos garanties long terme, incluant 20 ans sur les modules et 10 ans sur les batteries, vous offrent une tranquillité d’esprit. L’autoconsommation est un investissement rentable pour un avenir énergétique durable et résilient.
