L’autonomie énergétique est un enjeu majeur pour les foyers français. Une installation photovoltaïque bien conçue permet de réduire sa facture tout en contribuant à la transition écologique. Mais pour y parvenir, le raccordement entre les différents éléments doit respecter des normes strictes.
Nous vous présentons ici quatre configurations clés adaptées aux besoins résidentiels. Que ce soit pour une petite installation ou un projet plus ambitieux, chaque solution répond à des critères de sécurité et de performance. Les normes NFC 15-100 et la mise à la terre sont essentielles pour garantir un fonctionnement optimal.
Selon les données d’EDF, une installation optimisée peut générer jusqu’à 70% d’économies. Les kits plug-and-play, par exemple, offrent une solution simple pour les projets inférieurs à 3 kW. Découvrez comment choisir la meilleure option pour votre logement.
Points clés à retenir
- L’autonomie énergétique réduit les coûts et l’impact environnemental.
- Quatre configurations adaptées aux besoins résidentiels.
- Respect des normes NFC 15-100 pour une sécurité optimale.
- Jusqu’à 70% d’économies avec une installation bien conçue.
- Les kits plug-and-play simplifient les petits projets (
Comprendre les bases du raccordement solaire
Le fonctionnement d’un système solaire dépend de plusieurs éléments interconnectés. Une bonne compréhension de ces principes garantit une installation sûre et performante.
Les composants essentiels d’une installation photovoltaïque
Chaque projet repose sur quatre éléments principaux :
- Panneaux photovoltaïques (320Wc) : convertissent la lumière en électricité avec un rendement de 18-22%
- Onduleur HYBRID-3KW : transforme le courant continu en courant alternatif utilisable
- Câbles 6mm² : relient les différents éléments du circuit électrique
- Coffret AC/DC : protège l’installation des surtensions
Le flux énergétique suit un chemin précis : irradiation → électrons → courant continu (600V). L’onduleur joue ici un rôle critique pour adapter cette énergie aux besoins du logement.
Différence entre courant continu et alternatif
Les panneaux photovoltaïques produisent du courant continu (DC), alors que nos appareils domestiques fonctionnent en alternatif (AC). Voici les distinctions clés :
| Caractéristique | Courant continu | Courant alternatif |
|---|---|---|
| Tension | 600V DC | 230V AC |
| Transport | Sur courte distance | Sur longues distances |
| Utilisation | Batteries, panneaux | Réseau domestique |
Exemple pratique : sur 10m de câblage, une installation de 3kW perd environ 3% d’énergie avec des câbles de 2.5mm². Le choix des composants impacte directement le rendement.

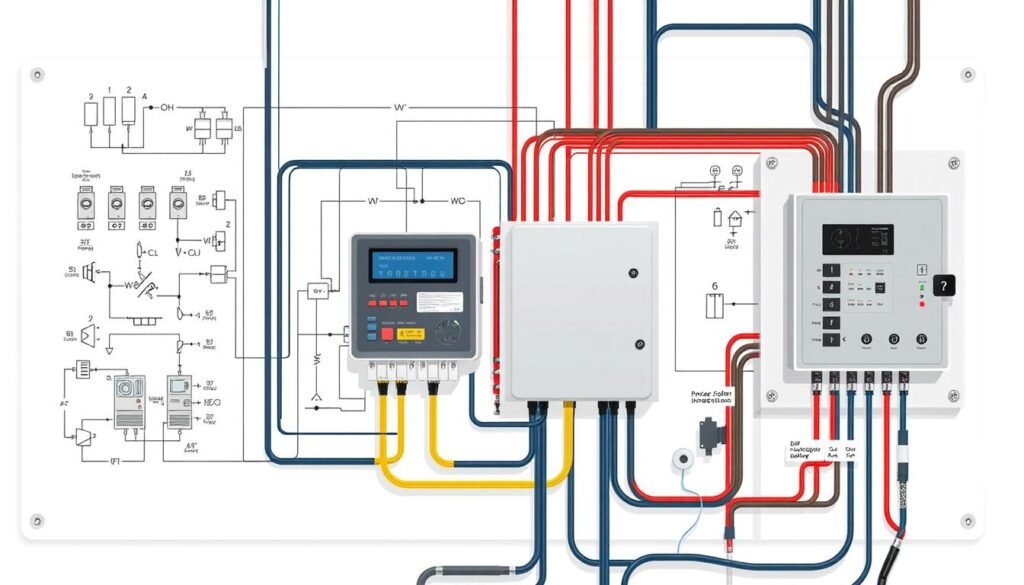

4 schémas de raccordement panneau solaire tableau électrique
Plusieurs configurations existent pour relier vos modules à votre réseau domestique, chacune avec ses avantages spécifiques. Le choix dépend de vos objectifs : réduire votre facture, revendre l’excédent, ou stocker l’énergie. Voici les solutions les plus courantes.
Autoconsommation totale (sans vente de surplus)
Ce schéma convient aux petits budgets. L’énergie produite est entièrement consommée sur place. Un disjoncteur 32A et un parafoudre OBO protègent l’installation.
Avantage principal : simplicité. Aucune démarche avec Enedis n’est nécessaire pour les systèmes ≤3kW. En revanche, l’excédent non stocké est perdu.
Autoconsommation avec vente de surplus
Idéal pour les productions >3kW, ce système injecte l’excédent dans le réseau. Le formulaire CERFA 15447*03 est obligatoire pour signer un contrat avec EDF (tarif 2024 : 0.10€/kWh).
Exemple : une production de 6kWc avec suivi YUZE permet de piloter l’eau chaude sanitaire. Le retour sur investissement tombe à 8 ans contre 12 en autoconsommation pure.
| Critère | Avec surplus | Sans surplus |
|---|---|---|
| ROI moyen | 8 ans | 12 ans |
| Démarches | Contrat EDF | Aucune |
| Adapté pour | Maisons énergivores | Petites surfaces |
Kit solaire plug-and-play
Solution clé en main pour les novices. Ces kits solaires ≤800W ne nécessitent pas de déclaration CONSUEL. Parfait pour alimenter un abri de jardin ou un véhicule.
Attention : au-delà de 3kW, même pré-câblés, un certificat CONSUEL reste obligatoire. Consultez nos conseils sur les normes CONSUEL pour éviter les erreurs.
Installation avec batterie de stockage
La batterie de stockage (ex. Tesla Powerwall 2) offre 13.5kWh avec 90% de rendement. Coût moyen : 8 000€. Ce schéma maximise l’autoconsommation même sans ensoleillement.
À privilégier dans les zones peu raccordées ou pour sécuriser son alimentation. Le courant est stocké en DC puis converti en AC via l’onduleur intégré.
Normes et sécurité : le rôle du CONSUEL et de la mise à la terre
Une mise à la terre défaillante représente 92% des anomalies détectées lors des contrôles. Les normes NFC 15-100 et l’intervention du CONSUEL sont là pour prévenir les risques électriques.
Pourquoi la visite du CONSUEL est-elle obligatoire ?
Le CONSUEL vérifie 7 points clés pour assurer la sécurité :
- Résistance de terre (
- Section des câbles (≥6mm² pour le courant continu)
- Présence d’un parafoudre Classe II
En 2023, à Marseille, une installation non conforme a dû être entièrement refaite. Les défauts de terre peuvent provoquer des surtensions dangereuses.
Les exceptions pour les kits solaires pré-assemblés
Les kits ≤800W avec marquage CE sont exemptés de déclaration CONSUEL. Cependant, leur notice doit inclure la NFC 15-100.
Attention : même pour ces kits, une erreur courante est de négliger la sécurité des connexions. Un défaut d’isolation peut endommager l’onduleur.
Faire appel à un professionnel : quand et pourquoi ?
Choisir un professionnel qualifié est crucial pour éviter les risques liés aux installations DIY. Selon la FFSA, 37% des sinistres électriques en 2024 concernaient des projets photovoltaïques non encadrés.
Les dangers d’une pose non professionnelle
Un mauvais stringing (assemblage des modules) a provoqué un incendie en Corrèze en 2022. Les conséquences vont au-delà du matériel endommagé :
- Nullité des assurances sans certificat CONSUEL
- Perte de 30% de rendement avec un câblage inadapté
- Risque d’électrocution avec une mise à la terre défaillante
Les garanties obligatoires couvrent ces aléas : décennale (travaux), biennale (équipements) et bon fonctionnement (5 ans). Un test IRCAM vérifie l’étanchéité des connexions.
Critères pour sélectionner un expert
Privilégiez les labels RGE QualiPV ou QualiBat. Ces certifications garantissent :
- Une formation continue sur les normes NFC 15-100
- L’utilisation de matériels homologués
- Un suivi des performances après installation
Comparez les organismes certificateurs :
| Critère | OPQIBI | Qualit’EnR |
|---|---|---|
| Spécialisation | Tous corps d’état | Énergies renouvelables |
| Contrôle | Audit annuel | Visites surprises |
| Couverture | Nationale | Européenne |
Les aides comme MaPrimeRénov’ exigent un installateur certifié RGE. Cette exigence sécurise votre investissement tout en optimisant les subventions.
Démarches administratives et raccordement au réseau Enedis
Avant de produire votre première énergie, certaines formalités sont indispensables. Les démarches administratives varient selon la puissance de votre installation et votre localisation.
Demande de raccordement en ligne
Le portail Connect Racco d’Enedis simplifie les procédures. Voici les étapes clés :
- Créer un compte avec votre numéro de point de livraison (PDL)
- Télécharger les pièces justificatives :
– Plan de situation
– Schéma unifilaire certifié - Prévoir un délai moyen de 45 jours pour les installations <36kVA
Cas particuliers :
À Strasbourg, Strasbourg Électricité (ELD) gère le raccordement au réseau. Les pièces à fournir diffèrent légèrement.
Autorisations municipales (PLU, permis de construire)
Deux documents principaux peuvent être requis :
- Permis de construire : obligatoire pour les installations >3m² en zone protégée
- Déclaration préalable (Cerfa 13750*04) : suffisante en zone urbaine pour les projets <1m80 de hauteur
Exemple concret :
| Type de projet | Délai mairie | Coût moyen |
|---|---|---|
| Déclaration préalable | 2 mois | Gratuit |
| Permis de construire | 3 mois | 200€ |
Astuce : combinez votre demande avec un permis de rénovation globale pour gagner du temps. Un refus de PLU en site classé peut être contesté sous 2 mois.
Conclusion
Investir dans une solution photovoltaïque adaptée est un choix stratégique pour votre logement. Les quatre configurations présentées – autoconsommation, vente de surplus, kits plug-and-play et stockage – offrent des économies variables avec un ROI moyen de 7 à 10 ans.
Trois étapes sont essentielles : une étude technique précise, le choix du schéma adapté à vos besoins, et la vérification CONSUEL pour la sécurité. Utilisez l’outil de simulation EDF pour estimer votre production d’énergie.
Attention : les installations non certifiées invalident vos garanties et présentent des risques. Privilégiez toujours des panneaux solaires et composants homologués.
